山水功放DM-10A旗舰功放不开机维修一例

      这台功放的故障是不能开机，有时通电后花屏，有时通电后满屏白色高亮。据用户反应这台功放放在家里近一年没有使用，一直处于待机状态，因为它的交流开关设在机身背后，操作不方便，甚至有些用户从来都不知道背后还有个交流开关。这种故障不常见，在维修功放之前我们先来评价一下DM-10A，从维修者的角度客观的评价，而不是像网络写手或者销售商家那样神夸海吹。

      多年以来不管是在中国还是全世界的音响行业，AV功放这一领域一直都是日本四大品牌（ONKYO安桥、DENON天龙、YAMAHA雅马哈、MARANTZ马兰士）的天下,美国的大品牌Harman/Kardon哈曼·卡顿近几年有在中国市场上市几款AV功放，虽然外观很漂亮，但型号仅仅有AVR156, AVR160, AVR165, AVR365几款，而且档次都不高，只能算中端产功放。之外就是国产功放，国产品牌中做AV的品牌不少，但是解码这一块普遍做不好，只能算作把声道模拟出来而已，HDMI产品出来这么久，国产品牌还没有见到带HDMI解码的产品上市。然而，如果要说国产AV功放谁做得最好，相比之下那还要数美加集团生产的这批中文机，包括山水、威发、爱浪、丽尊等，虽然我们行内人都知道，他旗下的几个品牌大多是假洋鬼子，往往被销售商当成洋货高价销售，但是这些机器的设计还是值得肯定的。首先日本机器的英文操作菜单中国人很难搞得懂，有些用户用了很多年都不知道怎么设置，因为显示的都是专业术语的缩写。而中文功放一是菜单用户看得懂，二是设置简单，包括信号识别，环绕调节都几乎是一键完成。不足的是信号处理电路跟不时代。

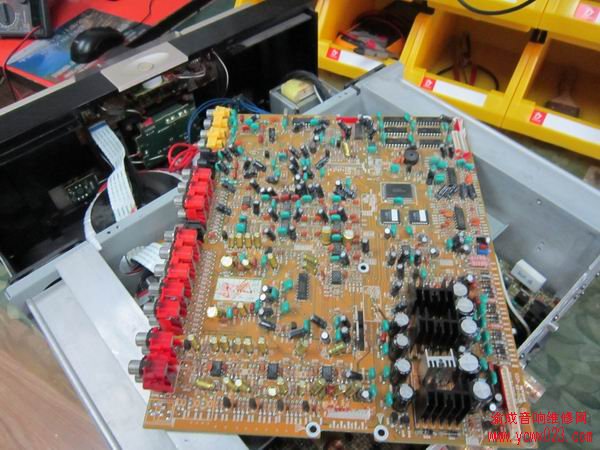

      山水DM-10A ,DM-20A这两款功放从外观上持十分霸气，全铝合金机身，配上厚厚的亚克力面板，可以说比安桥TX-DS989、天龙AVR-4306这些旗舰级功放看起来更上档次，开机后功放会自动识别信号源，显示音频画面有多做样式可选择，操作面板上只有两个旋钮即可完成全部功能设置，这一点特别值得日本品牌学习，不像雅马哈那些功放动则几十个按键，中国用户很难搞清楚，甚至不敢随便按，设置调乱了就调不回来。打开机壳后看到一张主板，不过还是使用了三菱M系列的单片机芯片，布局明显有异于日本功放，很像是HIFI产品那种对称摆放，后级功率很足，推动一般的三分频落地箱完全没有问题。总的来讲，如果不考虑HDMI解码，还两款机器还是很值得购买的，售价在八千到九千上下。

       功放维修过程：打开背后的电源开关后显示屏大多会直接全部高亮，有时局部高亮，过两三秒就能明显的看到灯丝发红，感觉像是VFD显示屏内部短路一样，但是多年的维修过程中从来没有遇到过这样的故障，只能是怀疑CPU电路工作异常所致。测量待机电源和整流电压，正负12伏，两个正5伏，正3.3伏，正2.5伏全部都正常，CPU晶体振荡正常，复位信号5伏，都没有异常。后来经过电压测量，和驱动电路的全部检查，都没有发现问题，只好从一台新机器上拆来显示屏试一下，果然不出所料是显示屏坏了，更换后开机正常了，但是没有声音输出。测量JB19的各脚电压，MUTE2为静音脚本应该是负压，测得正18伏电压，说明是静音了，根据电路图查找得知，MUTE2的控制来自于电压检测电路，具体工作流程如下：

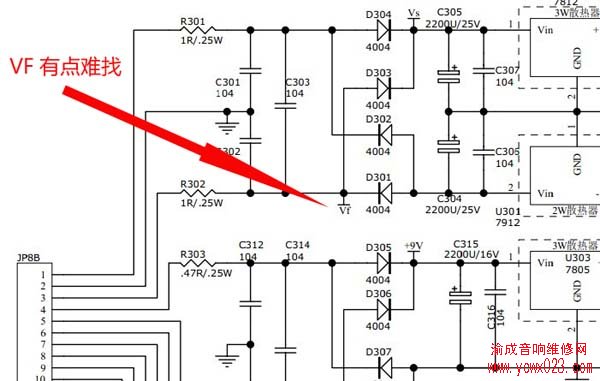

      VF取样点是从待机变压器输出的整流线路上取一个交流电压，经D328整流和R349限流后，得到约7伏的直流电压，送给Q314,Q313,Q312共同组成的检查电路，从Q312的集电极输出负12伏电压。然而实际测量时发现该电压却为正18伏，所以后一部分电压会静音。分析电路图后知道，要么是这几只国产三极管坏了，要么是VF取样信号没有正常，后仔细一一检查后发现R349开路，这颗4.7K的小电阻隐蔽在插头下面而且打了胶，非常不容易发现。
